多功能提取罐
本設備可用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環滲漏作用、芳香油提取及有機溶煤、回收等多種工藝操作。具有效率高、操作方便等優點，罐內配備 ClP 清洗自動旋轉噴洗頭，確保清場徹底，符合 GMP 標準。外表鏡面拋光和亞光處理供用戶選擇。

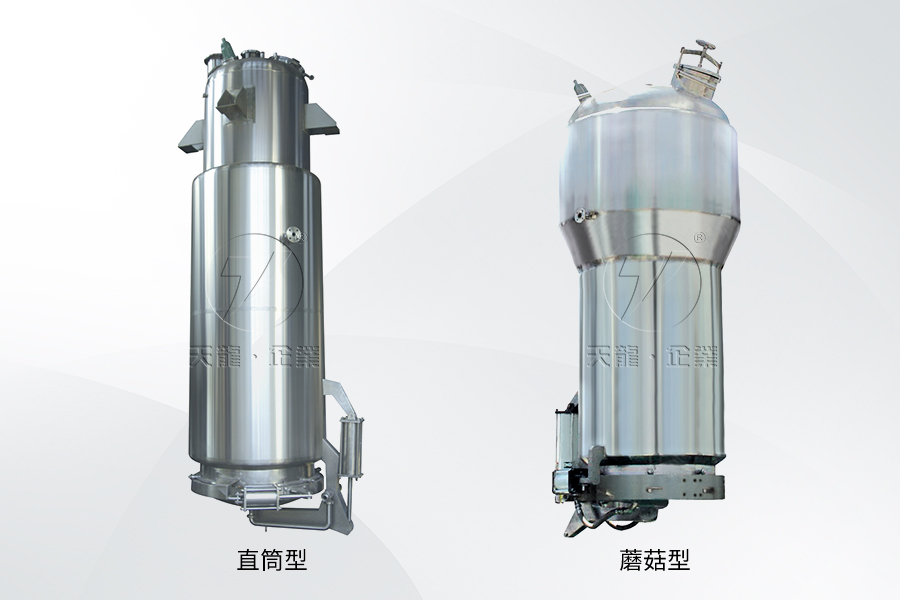

直筒型提取罐
外形細長，所占建筑空間較大，對傳熱傳質均為有利，使浸取、加熱時間縮短，提取效率提高，適于醇提、滲漉系統。
蘑菇型提取罐
外形上大下小，成蘑菇狀；上大、沸騰緩沖空間大，不易跑料；下小：藥液受熱傳遞快，加熱時間短，提取效率較高。
技術參數
| 型號規格 | TQB-1 | TQB-2 | TQB-3 | TQB-6 | TQB-8 | TQB-10 |
| 容積(L) | 1200 | 2300 | 3200 | 6300 | 8500 | 11000 |
| 罐內設計壓力 | 0.09Mpa | |||||
| 夾層設計壓力 | 0.3Mpa | |||||
| 加料口直徑 | 400 | 400 | 400 | 500 | 500 | 500 |
| 加熱面積 (m2) | 3 | 4.7 | 6 | 8 | 11 | 12 |
| 冷凝面積 (m2) | 5 | 6 | 8 | 10 | 12 | 15 |
| 冷卻面積(m2) | 1 | 1 | 1 | 2 | 2 | 3 |
| 過濾面積?(m2) | 0.5 | 0.5 | 0.8 | 1.2 | 1.2 | 1.2 |
| 耗氣(t/h) | 285 | 346 | 570 | 718 | 903 | 1140 |
| 耗水(t/h) | 3 | 4 | 5 | 7 | 8 | 10 |
| 蒸汽口 (m/m) | 40 | 40 | 40 | 50 | 60 | 60 |
| 進出水口(m/m) | 40 | 50 | 60 | 60 | 70 | 70 |
| 排渣門直徑 | 800 | 800 | 1000 | 1200 | 1400 | 1200 |
