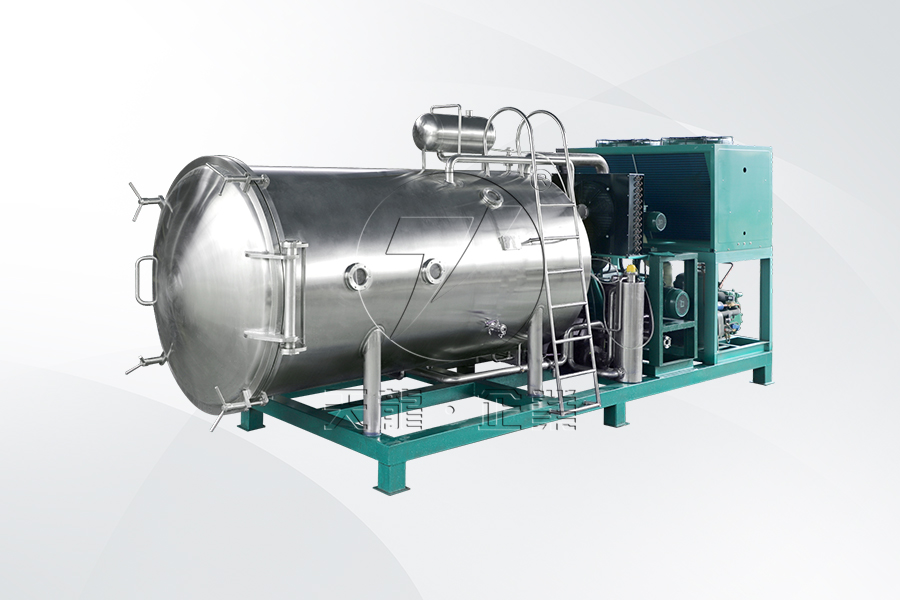

設備概述
凍干機是集冷凍技術、干燥技術、流體技術于一體的產品。真空冷凍干燥技術， 簡稱凍干，又稱升華干燥。凍干是將含水物料預先凍結，然后使之在真空狀態下升華而獲得干燥物品的一種方法。經冷凍干燥的物品，原有的生物、化學特性基本不變，易于長期保存，加水后能恢復到凍干前的形態，并且能保持其原有的生化特性。因此，冷凍干燥技術在化學工業、生物制品等領域得到廣泛應用。
凍干干燥設備可以對各種各樣的含水食品都可脫水?，F(xiàn)在國內外市場上的凍干食品都可脫水。凍干食品種類繁多，如蔬菜、水果、肉食、水產、飲品、 藥材等。升華脫水的凍干食品，與蒸發脫水的熱干食品相比，具有許多不可比擬的優點。熱干食品不可避免地出現收縮、硬化、色變、營養成分嚴重破壞，并且難以復水等現象。而凍干食品的優異品質，可以簡單概括為：形狀、 顏色、口味和營養成分都同鮮品基本一樣，而且復水性好。這是因為：
（1）在凍結條件下脫水凍結的物料，形狀固定，組成物質形成骨架，充填于骨架間隙的細小冰晶升華脫水后，不僅骨架保持原型，而且原冰晶所占空間形成似海綿狀的微孔，極易吸水。
（2）在低溫狀態下脫水，不僅熱敏性成分不受破壞，而且色素和芳香物質損失極少。
（3）在真空環境下脫水，真空環境下是缺氧的，不僅使食品成分不會氧化變質，而且能抑制某些細菌的有害作用。
（4）升華由表及里進行物料內凍結的冰晶升華由表面開始，逐漸深入內部。冰晶升華時只有水分子脫除，溶于水中的物質仍保留原處。因而不僅水汽孔道總 暢通無阻，而且也不會因溶質外移而引起物料收縮或硬化。
（5）不用任何添加劑在整個凍干過程中，只有物理變化，沒有化學變化，如果原料是"綠色"的，干品也必然是“綠色”的。
綜上所述，凍干食品不僅食用方便，而且營養似鮮品，"綠色"似天然。
設備參數
| 型號 | FD15 | FD30 | 型FD50 |
| 控制方式 | PLC+觸摸屏 | PLC+觸摸屏 | 工控機 |
| 箱體材料 | 304不銹鋼 | 304不銹鋼 | 304不銹鋼 |
| 干燥面積(平方) | 15 | 30 | 50 |
| 裝料量(KG) | 150 | 300 | 500 |
| 料盤尺寸 | 1550*490*30 | 1774*443*30 | 600*1000*30 |
| 料盤數 | 40 | 39 | 80 |
| 料盤形式 | 盤或網盤 | 盤或網盤 | 盤活網盤 |
| 隔板數(塊) | 10+1 | 13+1 | 85+1 |
| 隔板溫度(℃) | 10-100 | 10-100 | 10-100 |
| 真空泵 | 羅茨泵+螺桿泵 | 羅茨泵+螺桿泵 | 羅茨泵+螺桿泵 |
| 極限真空 | <1.0pa | <1.0pa | <1.0pa |
| 化霜模式 | 熱水浸沒或熱氟化霜 | 熱水浸沒或熱氟化霜 | 熱水浸沒或熱氟化霜 |
| 額定功率 | 39KW | 70KW | 110KW |
基本原理
冷凍干燥的基本原理是基于水的三態變化。水有固態、液態和氣態，三種狀態既可以相互轉換又可以共存。
當水在三相點（溫度為0℃，水蒸氣壓為610.5Pa)時，水、冰、水蒸氣三者可共存且相互平衡。在高真空狀態下，利用升華原理，使預先凍結的物料中的水分，不經過冰的融化，直接以冰態升華為水蒸汽被除去，從而達到冷凍干燥的目的。 凍干制品呈海綿狀、無干縮、復水性極好、含水分極少，相應包裝后可在常溫下長時間保存和運輸。 由于真空冷凍干燥具有其它干燥方法無可比擬的優點，因此該技術問世以來越來越受到人們的青睞，在醫藥、生物制品和食品方面的應用已日益廣泛。
方法優點
凍干機相對常規方法，凍干法具有如下優點：
1、許多熱敏性的物質不會發生變性或失活。
2、在低溫下干燥時，物質中的一些揮發性成分損失很小。
3、在凍干過程中，微生物的生長和酶的作用無法進行，因此能保持原來的性狀。
4、由于在凍結的狀態下進行干燥，因此體積幾乎不變，保持了原來的結構，不會發生濃縮現象。
5、由于物料中水分在預凍以后以冰晶的形態存在，原來溶于水中的無機鹽類溶解物質被均勻地分配在物料之中。升華時，溶于水中的溶解物質就析出，避免了一般干燥方法中因物料內部水分向表面遷移所攜帶的無機鹽在表面析出而造成表面硬化的現象。
6、干燥后的物質疏松多孔，呈海綿狀，加水后溶解迅速而完全，幾乎立即恢復原來的性狀。
7、由于干燥在真空下進行，氧氣極少，因此一些易氧化的物質得到了保護。
8、干燥能排除95%~99%以上的水分，使干燥后產品能長期保存而不致變質。
9、因物料處于凍結狀態，溫度很低，所以供熱的熱源溫度要求不高，采用常溫或溫度不高的加熱器即可滿足要求。如果冷凍室和干燥室分開時，干燥室不需絕熱，不會有很多的熱損失，故熱能的利用很經濟。
凍干機的應用
真空冷凍干燥技術在生物工程、醫藥工業、食品工業、材料科學和農副產品深加工等領域有著廣泛的應用。

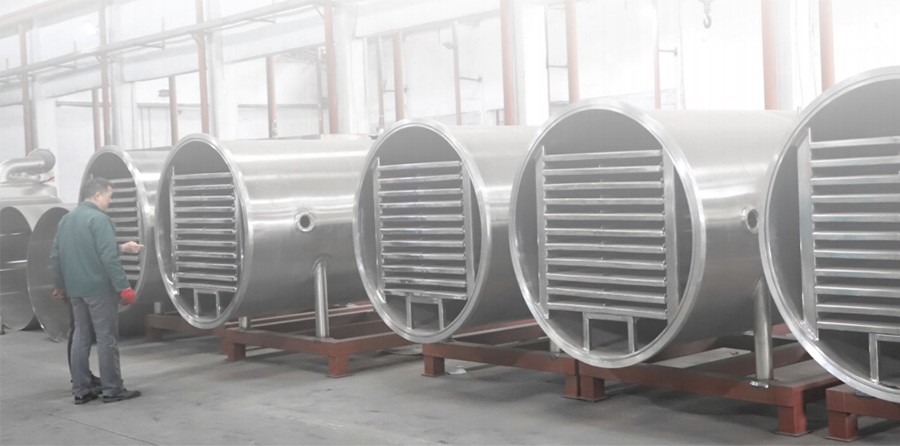

設備結構
| 結構標準 | 技術參數 |
| 基礎設施 | |
| 擱板有效面積 | 15m² |
| 最大捕水量 | 150~200Kg/批 |
| 電源 | 3相380V/50Hz |
| 裝機功率 | 39Kw |
| 整機尺寸(長*寬*高) | 約5600*1800*2600 |
| 整機結構 | 一體式(制冷機組與箱體組合安裝) |
| 重量 | 約5000Kg |
| 倉體(干燥室) | |
| 倉體材料 | 304不銹鋼體 |
| 門鎖方式 | 手動旋轉門鎖 |
| 開啟角度 | >110度，>110° |
| 倉門材料 | 304不銹鋼門 |
| 制品溫度探頭 | PT00熱電阻(設置3個) |
| 箱體形狀 | 圓筒形 |
| 密封 | 箱門口使用特殊截面硅橡膠緊密貼合，確保真空密封 |
| 板層 | |
| 板層材質 | 304不銹鋼 |
| 板層數目(塊) | 10+1 |
| 板層間距 | 60mm |
| 板層尺寸(長*寬*高) | 1600mm×1000mm×30mm |
| 板層最高溫度 | +100℃ |
| 加熱功率(大功率升華時使用) | 9Kw/380V/50Hz |
| 捕水 | |
| 捕水形狀以及尺寸 | 圓管形 |
| 盤管材料 | 304不銹鋼 |
| 盤管形式 | 獨創迷宮式盤管 |
| 觀察窗 | 2個，安裝于側面 |
| 冷凝器降溫參數 | +20℃~-50℃≤45min(空載) |
| 溫度探頭 | PT00熱電阻 |
| 防凍玻璃 | 上海光芒玻璃總匯 |
| 冷凝器最低溫度 | -50℃(空載) |
| 化霜方式 | 水淹沒 |
| 最大捕水量 | 150Kg/批 |
| 技術優勢 | 1、均采用304板材，保證箱體表面光潔度，從而保證無菌要求； 2、冷凝器、盤管采用氦質譜儀進行泄漏檢驗。 |

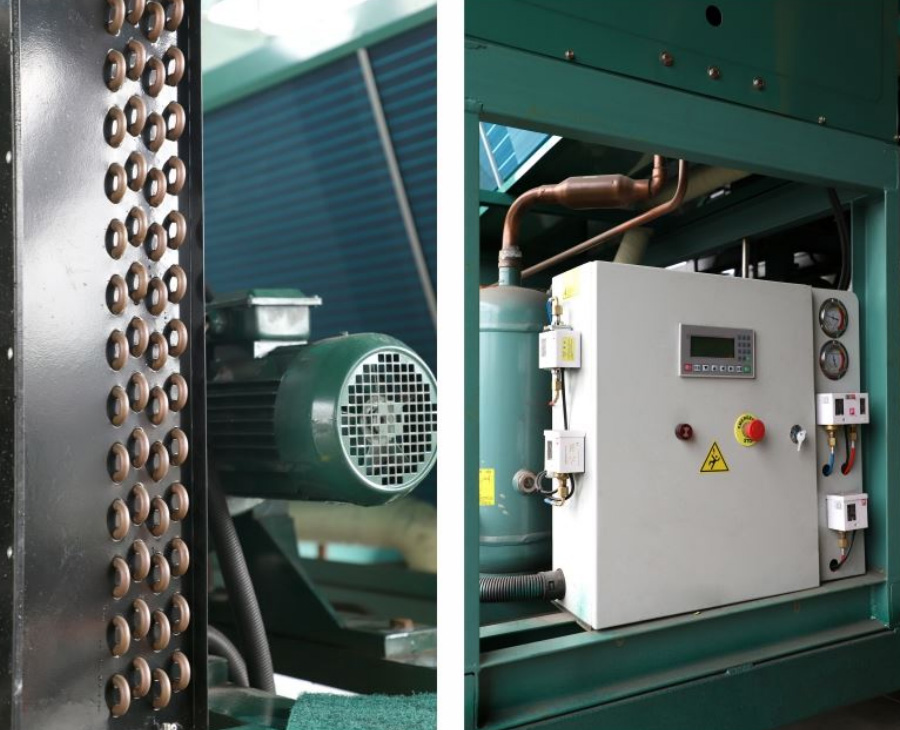

| 制冷機組 | |
| 技術優勢 | 1、壓縮機采用“比澤爾螺桿”機組，性能更加穩定、可靠； 2、采用符合蒙特利爾公約的環保型制冷劑； 3、制冷系統具有各項保護功能，連鎖保護； 4、凍干后期低負荷條件下的壓力自動調整功能； 5、制冷系統油壓壓力多重保護功能； 6、壓縮機電機多重保護功能。 |

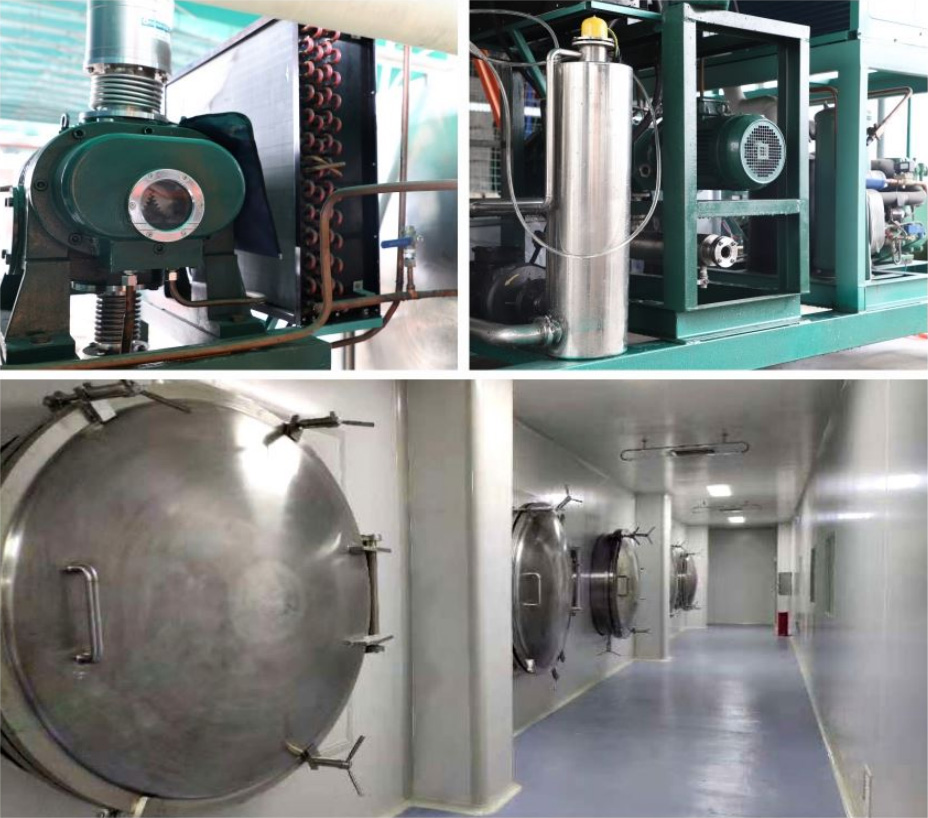

| 真空系統 | |
| 真空泵 | 螺桿真空泵50L/s |
| 羅茨泵 | 150羅茨泵 |
| 真空系統額定功率 | 11KW |
| 真空探頭 | 成都國光 |
| 極限真空度 | ≤1.0Pa(空載) |
| 抽氣速率 | 大氣壓→ 10Pa≤30分鐘(干燥條件下) |
| 循環系統 | |
| 管道材料 | 304不銹鋼 |
| 循環泵 | 耐高溫離心泵 |
| 循環泵額定功率 | 4KW |
| 加熱速率 | >1℃/min |
| 測溫頭(進口/出口) | PT100熱電阻 |
| 加熱方式 | 電加熱9kw |
| 控制方式 | PID |
| 板層最高工作溫度 | ≥+100℃(空載，入口) |
| 控制系統 | 西門子10寸大屏全彩色觸摸屏+西門子PLC為控制核心 控制系統穩定可靠，操作靈便； |
| 技術優勢 | 1、友善的人機界面具有各種參數顯示； 2、"配方管理"可設置凍干工藝曲線； 3、"冷凍干燥"自動過程有階段顯示功能，并可任意跳段； 4、"冷凍干燥"過程中可對配方進行隨時調整。 |
售后服務及培訓
1、免費培訓；
2、免費安裝調試；
3、整機調試驗收后一年內保修。
